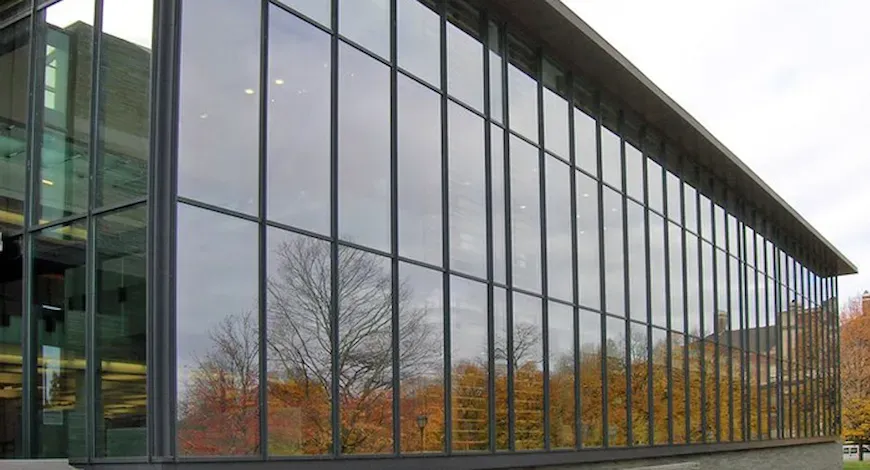

نمای کرتین وال (لامل)

نمای کرتین وال چیست؟(curtain wall)

کرتین وال در اصطلاح لغوی به معنی دیوارپرده ای یا دیوارشیشه ای است و در حوزه ساختمان نوعی سیستم پوشش دهنده غیرسازه ای نمای ساختمان است که هم وظیفه جداکننده دارد و هم از بار مرده وارد برساختمان نیز می‌کاهد. در واقع نمای کرتین وال یک نمای مدرن ساختمانی است که ساختار خودایستا و مجزا دارد که هیچ باری از خود ساختمان را بردوش نمی‌کشد و تنها نیروی که تحمل می‌کند نیروی وزن خود و نیروهای جانبی نظیر باد است. از این سازه بیشتر برای ساختمان‌های بلند با دید باز استفاده می‌شود. کرتین وال ترکیبی از پروفیلهای آلومینیوم اختصاصی و انواع شیشه دوجداره و یا سه جداره باتنوع رنگی و همچنین لاستیک‌های درز بند از جنس EPDM است. در واقع ساختار اصلی کرتین وال از شاسی و لامل تشکیل شده است. لامل در حقیقت همان سازه آلومینیومی است که شیشه ها روی آن نصب می‌شوند این لامل ها در دو جهت عمودی و افقی استفاده‌ می‌شوند که به لامل های عمودی (مولیون) و به لامل های افقی (ترنسم) می‌گویند.

لامل چیست؟

سازه یا استراکچرهای آلومینیومی که شیشه های نمای ساخت را نگه می‌دارند را لامل می‌گویند. لامل در حقیقت همان سازه آلومینیومی است که شیشه ها روی آن نصب می‌شوند این لامل ها در دو جهت عمودی و افقی استفاده‌ می‌شوند که به لامل های عمودی (مولیون)و به لامل های افقی (ترنسم) می‌گویند.

انواع لامل:

• لامل آلومینیومی
• لامل فولادی
• لامل چوبی

شرکت آروین پنجره پارتاک ( اصفهان نوین ) با تجربه بیش از پانزده سال در صنعت ساختمان است. جهت مشاوره، طراحی و اجرای انواع نماهای شیشه ای و نمای کرتین وال (لامل) با کارشناسان ما تماس بگیرید.

شماره تماس        36280851 031        36280850 031       09905143715

در حال حاضر لامل آلومینیومی پرکاربردترین نوع لامل است و علت استفاده بیشتر از آن بدلیل سبک بودن،استحکام بالا، توانایی فیکسچر بودن بالا به منظور عایق بندی در مقایسه با لامل های فولادی و چوبی است چراکه لامل های فولادی و چوبی بدلیل مشکل خوردگی و وزن بالا باعث بروز مشکلاتی در عایق بندی نما می‌شوند.

ویژگی های نمای لامل:

• نمای لامل می‌تواند در بیشترین حالت تا ارتفاع 4 متر اجرا شود
• عرض این سازه 34 میلی متر تا 50 میلی متر متغیر است که به دلخواه مشتری عرض آن انتخاب می‌شود
• این سازه ها به دوصورت عمودی و افقی بکار گرفته می‌شوند
• مجهز به شیاری برای جایگذاری لاستیک هستند جهت جلوگیری از ارتباط شیشه با آلومینیوم، افزایش آب بندی نما و بالا رفتن سطح عایق بندی کار
• قسمت میانی سطح خارجی لامل در بین دو قسمت لاستیک خور که دماغه نامیده می‌شود و محل نشیمن شیشه بروی لامل

مزایای نمای کرتین وال:

امروزه در هر شهری که زندگی می‌کنید می توانید به راحتی ساختمانی با نمای شیشه ای ببینید که همان نمای کرتین وال است.

• عایق حرارتی، صوتی، رطوبتی
• افزایش ورود نور به داخل ساختمان و کاهش مصرف انرژی
• زیبایی بصری
• مقاوم در برابر زلزله
• نصب و اجرای آسان
• مقرون به صرفه بودن
• سیستم تخلیه هوا و آب باران
• وزن پایین
• امکان نصب انواع مدل های بازشو برروی آن
• امکان ترکیب آسان با دیگرسیستم های پوشش نما
• کیفیت بالای نما
• کاهش هزینه های نگهداری
• امکان استفاده ازشیشه دویا سه جداره
• امکان اجرا بصورت پیش ساخته و یا نیمه ساخته
• استفاده از قطعات آلومینیومی باکیفیت بالا
• ایجاد جلوه های بصری مدرن و درخشان درطول شبانه روز
• ایجاد آرامش برای ساکنین

انواع نمای کرتین وال:

نمای شیشه ای فیس کپ(face cap)

در نمای فیس کپ یا درپوش دار،پس از نصب لامل های افقی و عمودی، شیشه ها بین این لامل ها نصب می‌شوند سپس شیشه ها با اتصال درپوش با دماغه لامل درمحل خود نصب می‌گردند. این در پوش ها در اشکال مختلف با طول و عمق متفاوت بوده و جنس آنها از آلومینیوم است.

نمای شیشه ای فریم لس(frame less)

در این نما بر‌خلاف نمای فیس کپ دیگر خبری از درپوش درسطح خارجی نما نیست،در این سیستم از چسب های مخصوص استراکچرال برای تثبیت شیشه در فضای بین لامل ها استفاده می‌شود بدین صورت که پس از مدول بندی نما با لامل ها، شیشه ها مجددا در کلاف آلومینیومی قرارگرفته و سپس بین لامل ها فیکس می‌شوند که حاصل کار سطح خارجی نسبتا یکنواختی از شیشه است.

نمای شیشه ای سمی فریم لس(semi frame less)

این روش ترکیبی از فیس کپ و نمای فریم لس است که ظاهر متفاوتی به نمای خارجی ساختمان می‌بخشد. در این سیستم باتوجه به طرح معماری به منظور تثبیت شیشه در یکی از جهات افقی و عمودی از درپوش و در جهت دیگر از چسب یا لاستیک استفاده می‌شود.

نمای شیشه ای یوچنل(u channel)

نمای کرتین وال یوچنل را می‌توان زیرشاخه ای از نمای فریم لس یا فول فریم لس دانست با این تفاوت که دراین سیستم دیگر از کلاف آلومینیومی دور شیشه خبری نیست و با استفاده از اسپیسر مخصوص شیشه و قطعات کوچک از جنس آلومینیوم که در فواصل مشخص به لامل متصل می‌شوند و قرارگرفتن پازل شکل این قطعات در فضای خالی داخل اسپیسر میتوانیم به نمای مشابه بانمای فریم لس با قیمت تمام شده پایین تر دست پیدا کنیم.

مقایسه نمای کرتین وال با سایر نماها :

از نکات مهم مقایسه نمای کرتین وال باسایر نماها می‌توان به ساختار متفاوت اشاره کرد. ساختارنمای کرتین وال خود ایستا هستند و هیچ باری از ساختمان را حمل نمی‌کند، از لحاظ مقاومت در برابر آسیب ها و شرایط سخت نسبت به سایر نماها مقاومت بیشتری دارند. نمای کرتین وال از لحاظ نصب بسیار آسان و سبک نسبت به سایر نماها قابل اجرا است. این نما در مقایسه با سایر نماهای ساختمانی دیگر، هیچ تاثیری بروی ساختمان ندارد و در واقع یک سازه کاملا جدا بشمار می‌رود.

نحوه محاسبه قیمت کرتین وال:

نمای کرتین وال یکی از محبوب‌ترین و بهترین انواع نمای مدرن میباشد که اصلی ترین متریال آن شیشه است واز سوی دیگر باتوجه به ویژگی ها و مزیت‌های بسیاری از جمله ساختار خودایستایی، وزن کم، نصب آسان و.....مورد توجه و انتخاب اغلب کارفرمایان از لحاظ قیمت و اجرا قرارگرفته است که همین امر در نحوه محاسبه قیمت موثراست. میتوان گفت که قیمت محاسبه شده براین نما برحسب روش اجرا، ارتفاع کار، مدول های موجود در نما، متراژ، برندشیشه، دستمزد معماران و مهندسین انجام می‌شود. همچنین روش‌های اجرایی که توسط مهندسین و کار فرمایان انتخاب می‌شوند و نیز نوسانات صورت گرفته در اقتصاد کشور می‌تواند در نحوه محاسبه قیمت ها تاثیر بگذارد.
